Índice
Introdução
O teste de arrancamento de pontos de ancoragem representa um procedimento essencial para garantir a segurança e confiabilidade em estruturas de engenharia civil. Este método avalia a capacidade de carga e resistência dos sistemas de ancoragem, fornecendo dados cruciais para engenheiros e construtores sobre a estabilidade das fixações em diferentes materiais e condições.
A realização adequada do teste de arrancamento de pontos de ancoragem permite identificar falhas potenciais antes que se tornem problemas estruturais graves. Os resultados obtidos através destes testes orientam decisões importantes sobre projetos, materiais e técnicas de instalação, contribuindo diretamente para a integridade e longevidade das construções.
Fundamentos do Teste de Arrancamento
O teste de arrancamento de pontos de ancoragem constitui um método essencial para avaliar a resistência e segurança de sistemas de fixação em diversas estruturas.
Nesse sentido, o teste de arrancamento de pontos de ancoragem permite determinar a capacidade de carga e o comportamento mecânico sob diferentes condições de esforço.
Definição e Importância
O teste de arrancamento de pontos de ancoragem é um ensaio que consiste na aplicação gradual de força de tração em elementos de fixação até sua falha ou até atingir uma carga predeterminada. Este procedimento avalia a resistência real dos sistemas de ancoragem instalados em diferentes materiais como concreto, rocha ou alvenaria.
A importância deste teste está diretamente relacionada à segurança das estruturas. Quando executado corretamente, o teste de arrancamento fornece dados confiáveis sobre a capacidade de carga dos elementos de fixação, permitindo verificar se atendem às especificações de projeto.
Os resultados obtidos através do teste de arrancamento de pontos de ancoragem são fundamentais para validar sistemas em aplicações críticas como:
- Suportes para equipamentos suspensos.
- Fixação de elementos estruturais.
- Ancoragens para sistemas de proteção contra quedas.
- Suportes para fachadas e revestimentos.
Princípios do Arrancamento

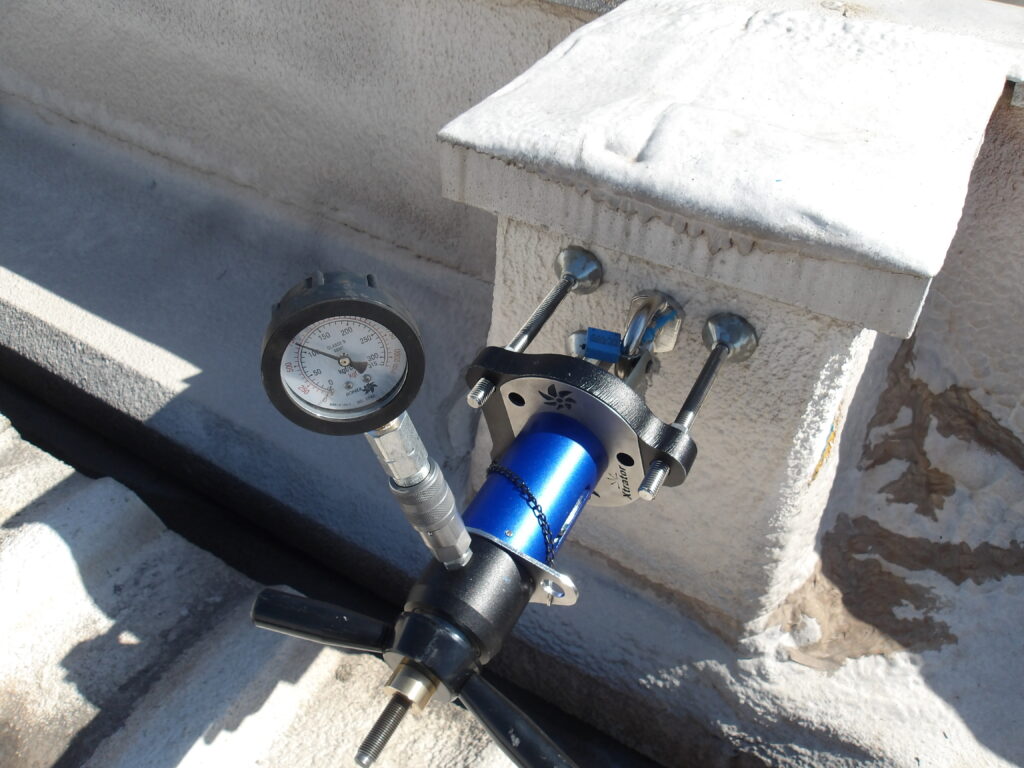

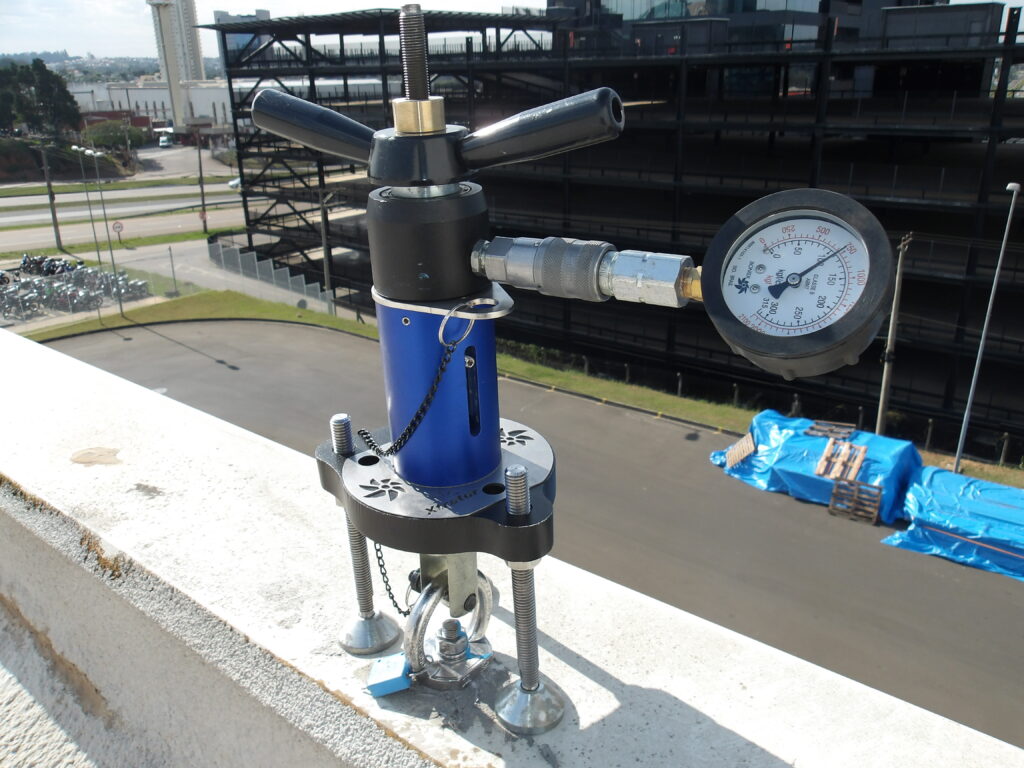

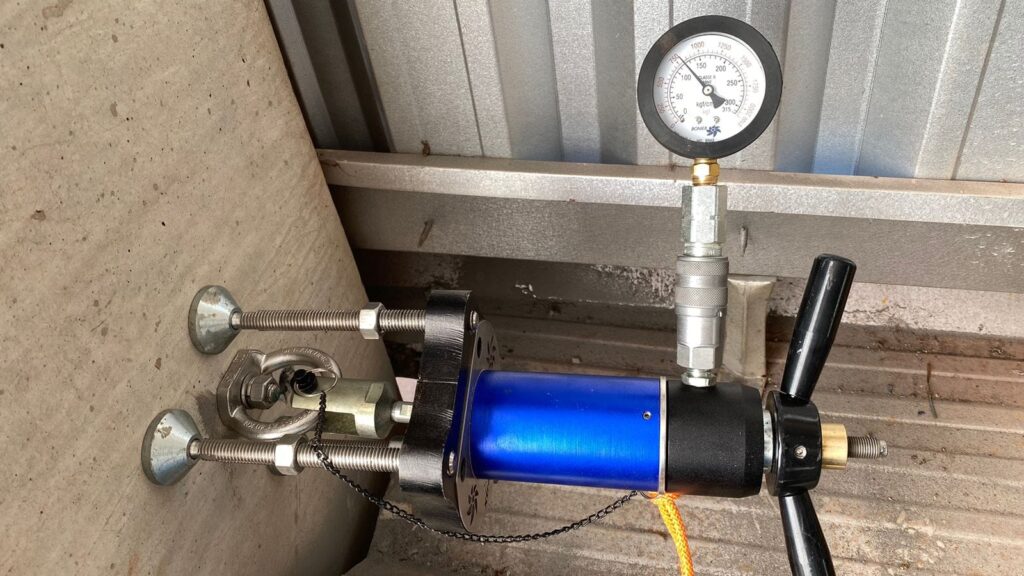

O teste de arrancamento de pontos de ancoragem baseia-se no princípio físico da resistência à tração. Durante o procedimento, utiliza-se um equipamento hidráulico calibrado que aplica forças progressivas aos elementos de ancoragem instalados no substrato.
A força é aplicada perpendicularmente à superfície, simulando a condição mais crítica de solicitação. O comportamento do conjunto é monitorado através de instrumentos de medição que registram o deslocamento do ponto de ancoragem em função da força aplicada.
Os parâmetros críticos durante o teste incluem:
- Carga de primeira fissura.
- Carga máxima suportada.
- Tipo de ruptura (substrato, interface ou ancoragem).
- Deslocamento sob carga de serviço.
A interpretação adequada dos resultados do teste de arrancamento de pontos de ancoragem permite identificar possíveis falhas de instalação ou materiais inadequados. Esta análise técnica fundamenta decisões importantes sobre a segurança e a confiabilidade dos sistemas de ancoragem.
Procedimentos e Execução
O teste de arrancamento de pontos de ancoragem requer métodos específicos e uma sequência organizada de ações para garantir resultados confiáveis. A correta preparação, equipamentos adequados e procedimentos seguros são fundamentais para a eficácia da avaliação.
Preparação do Local
Preparar adequadamente o local é essencial para o teste de arrancamento de pontos de ancoragem. Inicialmente, deve-se limpar a superfície onde serão instalados os dispositivos de ancoragem, removendo poeira, óleo ou outros contaminantes que possam interferir nos resultados.
É necessário demarcar com precisão os pontos onde serão instaladas as ancoragens, respeitando as distâncias mínimas entre pontos conforme especificações técnicas. Esta marcação deve considerar a estrutura existente e evitar áreas com fissuras ou deterioração.
A inspeção prévia do substrato é fundamental para identificar possíveis falhas estruturais. Recomenda-se realizar ensaios não destrutivos quando houver dúvidas sobre a integridade do material base.
O isolamento da área de teste com fitas de sinalização impede o acesso de pessoas não autorizadas, reduzindo riscos de acidentes durante o teste de arrancamento.
Equipamentos Necessários
Para realizar o teste de arrancamento de pontos de ancoragem são necessários equipamentos específicos que garantem a precisão das medições:
- Equipamento de tração hidráulica: Com capacidade adequada ao tipo de ancoragem testada.
- Manômetros calibrados: Para medição precisa da força aplicada.
- Dispositivos de fixação: Compatíveis com os sistemas de ancoragem a serem testados.
- Relógios comparadores: Para medição de deslocamentos durante o teste.
A célula de carga deve ter certificado de calibração válido e precisão adequada para a faixa de carga do teste. Os suportes de reação precisam ser robustos o suficiente para resistir às forças aplicadas sem deformações que comprometam os resultados.
É imprescindível contar com ferramentas auxiliares como furadeiras, brocas específicas para o material do substrato e ferramentas de torque para instalação das ancoragens conforme especificações do fabricante.
Passo a Passo do Teste
O teste de arrancamento de pontos de ancoragem segue uma sequência metodológica rigorosa. Inicia-se com a instalação dos dispositivos de ancoragem conforme instruções do fabricante, respeitando profundidades e métodos de fixação recomendados.
Após a cura completa (quando aplicável), posiciona-se o equipamento de tração perfeitamente alinhado com o eixo da ancoragem. A montagem deve garantir que a força seja aplicada sem excentricidades.
A aplicação da carga deve seguir incrementos predeterminados, geralmente de 10% a 20% da carga máxima prevista. Em cada incremento, mantém-se a carga por 15 a 30 segundos, registrando-se os deslocamentos observados.
Os dados coletados devem incluir:
- Força aplicada em cada estágio.
- Deslocamento correspondente.
- Tempo de aplicação da carga.
- Comportamento observado da ancoragem.
O teste prossegue até atingir a carga de projeto multiplicada pelo fator de segurança ou até a falha da ancoragem, o que ocorrer primeiro.
Segurança Durante o Teste
A realização do teste de arrancamento de pontos de ancoragem envolve riscos significativos que exigem medidas preventivas. Todo o pessoal envolvido deve utilizar equipamentos de proteção individual adequados, incluindo capacetes, óculos de segurança e luvas.
É fundamental manter distância segura durante a aplicação de carga. O operador do sistema hidráulico deve posicionar-se lateralmente, nunca na linha de ação da força, evitando riscos em caso de ruptura súbita.
Os equipamentos de pressão hidráulica devem contar com válvulas de alívio calibradas. A verificação prévia de mangueiras e conexões é essencial para prevenir falhas durante o teste.
Já a comunicação clara entre os membros da equipe durante todo o procedimento reduz riscos de acidentes. Um protocolo de emergência deve ser estabelecido e conhecido por todos os envolvidos no teste de arrancamento.
Proteja Sua Equipe Com Quem é Referência Em Segurança!
Quando o assunto é proteção contra quedas, cada detalhe faz a diferença entre a vida e a morte. Por isso, a Atlas Safe se destaca como a líder nacional em sistemas de linha de vida.
Por que somos diferentes?
- Únicos com materiais em conformidade com a NBR 16325 e testados pelo Falcão Bauer.
- Documentação mais completa do mercado, garantindo total respaldo legal.
- Equipe especializada em trabalho em altura e resgate técnico vertical.
- Atlas Survey, um sistema exclusivo de inspeção que reduz os custos de manutenção.
- Soluções personalizadas para cada projeto.
Nosso compromisso é com a vida. Por isso, oferecemos um pacote completo de segurança: desde o projeto até o suporte em emergências, tudo com a melhor relação custo-benefício do mercado. Não deixe a segurança da sua equipe para depois!
Escolha a excelência e solicite agora seu orçamento na Atlas Safe! Caso prefira, você também pode preencher nosso formulário de contato no site. Confira também o Atlas Survey, o primeiro app de inspeções de linhas de vida do Brasil.
Conclusão
O teste de arrancamento de pontos de ancoragem representa uma etapa fundamental na verificação da segurança estrutural em diversas aplicações da engenharia civil. Esta metodologia fornece dados concretos sobre a capacidade de carga e resistência dos sistemas de ancoragem, permitindo aos profissionais tomarem decisões baseadas em evidências.
A aplicação correta do teste de arrancamento de pontos de ancoragem garante maior confiabilidade às estruturas, reduzindo riscos e aumentando a vida útil das construções. Os resultados obtidos através destes testes possibilitam o aprimoramento contínuo dos projetos e a otimização dos recursos empregados em obras de grande porte.
