Introdução ao uso adequado do trava‑quedas retrátil

O trava‑quedas retrátil é um equipamento de proteção individual (EPI) vital em trabalhos em altura, conforme definido pela NR‑35. Seu uso correto não só previne quedas, como reduz lesões graves, assim contribuindo para uma cultura de segurança robusta nas empresas. Este artigo técnico aborda orientações embasadas em normas e manuais de fabricantes, visando detalhar uso, limitações, ancoragens, inspeção, armazenagem, além de erros comuns e boas práticas.

2. Contexto normativo e fundamentação técnica (NR‑35 e SPQ)

2.1 Fundamentos da NR‑35 e a obrigatoriedade do SPQ

A Norma Regulamentadora NR‑35 estabelece que toda atividade executada acima de 2,00 m com risco de queda deve ser antecedida por planejamento, análise de risco e adoção de medidas de proteção adequadas. Quando essa altura mínima não pode ser evitada, é obrigatória a adoção de Sistema de Proteção contra Quedas (SPQ), preferencialmente com elementos de proteção coletiva; somente se indispensável, procede-se ao SPQ individual (SPIQ).

A SPQ ou SPIQ deve ser corretamente dimensionado e selecionado por profissional legalmente habilitado, assegurando compatibilidade entre seus componentes: ponto de ancoragem, talabarte (com ou sem absorvedor de energia), cinturão tipo paraquedista e dispositivo de travamento. Esses critérios garantem que o sistema evite ou minimize o impacto de uma eventual queda.

2.2 Requisitos específicos para o trava‑quedas retrátil (SPIQ de retenção)

O trava‑quedas retrátil, como parte de um SPIQ de retenção, precisa atender a requisitos técnicos rigorosos:

Força máxima de impacto transmitida ao trabalhador ≤ 6 kN (≈ 600 kgf), conforme determina a NR‑35 e normas técnicas como a ABNT NBR 14628, que tratam da certificação de dispositivos retráteis.
O sistema deve contar com fator de segurança mínimo de 2, ou seja, os pontos de ancoragem e componentes devem suportar cargas estáticas de pelo menos 12 kN a 15 kN, o que comumente resulta em testes estáticos superiores a 15 kN para garantir essa margem.
O equipamento deve ser compatível com cinturão tipo paraquedista e talabarte apropriado, preferencialmente com absorvedor de energia ou linha retrátil certificada, para garantir que a travagem ocorra dentro do limite de 6 kN.

2.3 Projeto e inspeção de ancoragem para trava-quedas retrátil

Os pontos de ancoragem devem ser projetados e instalados por profissional legalmente habilitado, conforme estabelece o Anexo II da NR‑35. Esses pontos devem ser certificados ou marcados com identificação do fabricante, lote, resistência máxima e limites de carga e número de usuários conectados simultaneamente.

Além disso, o sistema de ancoragem deve ser inspecionado na fase inicial (após instalação ou mudança) e periodicamente (máximo a cada 12 meses), com base em procedimentos operacionais documentados e conforme as normas técnicas relevantes (por exemplo, ABNT NBR 16325).

2.4 Inspeção do trava‑quedas retrátil (rotineira e anual)

Antes de cada uso, o operador deve inspecionar o trava‑quedas retrátil verificando integridade da caixa, linha retrátil (fita ou cabo), trava, conector giratório (olhal), etiquetas e ausência de desgaste ou corrosão.
Deve também ser inspecionado por uma pessoa competente, em intervalos que não ultrapassem 12 meses. Em casos de uso em ambientes severos ou serviços intensos, essa frequência pode ser maior, conforme orientação do fabricante.
Após qualquer ocorrência de queda retida, o equipamento deve ser retirado de serviço e submetido a manutenção ou descarte conforme especificações do fabricante e normas aplicáveis.

2.5 Certificações e marcações obrigatórias do trava‑quedas retrátil

Todos os trava‑quedas retrátil certificados devem exibir:

Nome do fabricante e modelo
Número de série ou lote
Norma técnica aplicável (ex: NBR 14628)
Selo Inmetro
Indicação da capacidade máxima de usuário
Pictogramas e instruções de uso
Informação sobre vida útil e necessidade de inspeção anual

3. Descrição técnica do trava‑quedas retrátil

3.1 Funcionamento automático e fatores de queda do trava‑quedas retrátil

O trava‑quedas retrátil (ou SRL – Self‑Retracting Lifeline) é um dispositivo dinâmico projetado para operar automaticamente com base na velocidade da tração. Em operação normal, o cabo, seja de aço galvanizado ou fita sintética, se retraí e estende suavemente, permitindo mobilidade sem intervenção manual. No entanto, diante de um movimento abrupto ou queda, o mecanismo de travamento é acionado instantaneamente, bloqueando o cabo e interrompendo a queda do trabalhador.

Essa resposta automática ao impacto garante que a distância de queda livre seja muito reduzida (cerca de ≤ 61 cm), resultando em um fator de queda aproximado a zero e em força de impacto transmitida significativamente menor ao usuário, normalmente abaixo dos 6 kN exigidos pela NR‑35 e normas técnicas aplicáveis.

Também é comum que o SRL incorpore absorvedor de energia interno, que minimiza ainda mais a carga transmitida ao corpo do usuário em um cenário de queda, tornando-o mais eficiente na retenção rápida e segura.

3.2 Componentes e marcações obrigatórias para Trava Quedas Retrátil

De acordo com a ABNT NBR 14628, todo trava‑quedas retrátil deve atender a requisitos rigorosos sobre componentes, ensaios e marcações:

Caixa protetora resistente (geralmente termoplástico ou alumínio), com olhal giratório, mecanismo de travamento, mola e tambor interno para linha de vida.
Linha de vida de aço galvanizado ou fita de poliéster/náilon, com comprimento e resistência conforme projeto técnico do fabricante e modelo.
Gancho automático rotatório (mosquetão) com trava dupla, classe B e material resistente (aço galvanizado ou inox), projetado para conexão ao cinturão tipo paraquedista e ponto de ancoragem ασφα ou certificado.
Indicador de impacto ou linha reserva visível (faixa vermelha), que mostra se o equipamento foi submetido a uma queda e necessita retirada imediata de serviço.

Quanto às marcações obrigatórias, a norma estipula que o equipamento deve conter:

Identificação completa do fabricante, modelo, número de série ou lote.
Referência à norma técnica aplicável (ABNT NBR 14628 para o trava‑quedas e demais normas relacionadas como NBR 14629, 15836, etc.) e o selo Inmetro ou outro órgão certificador reconhecido.
Pictogramas de uso correto, instruções básicas e alertas de segurança.
Informação sobre a zona livre de queda (ZLQ), capacidade máxima (ex.: 100 kg ou 220 lb) e vida útil prevista ou necessidade de inspeção anual obrigatória.

4. Critérios de ancoragem e compatibilidade

4.1 Pontos de ancoragem confiáveis

O trava‑quedas retrátil deve ser conectado a um ponto de ancoragem capaz de suportar pelo menos 15 kN (≈ 1.500 kgf), conforme norma. O conector do próprio equipamento deve estar rigidamente fixo na estrutura ou dispositivo de ancoragem certificado.

4.2 Integração com o talabarte e cinturão

O sistema deve ser compatível com cinturão tipo paraquedista e talabarte com absorvedor de energia integrado. A conexão direta deve evitar extensões, nós ou acoplamentos de elementos não compatíveis, como especifica a NR‑35.

5. Posicionamento e limitações de utilização

5.1 Posição ideal de uso

O trava‑quedas retrátil deve ser utilizado preferencialmente com o dispositivo em posição vertical, alinhado diretamente à linha de vida ou corda. Essa orientação assegura que o mecanismo de travamento de velocidade funcione corretamente, ativando o bloqueio imediato diante de uma queda súbita.

Quando a caixa do SRL não está alinhada verticalmente, em inclinações superiores a ~45° pode ocorrer o chamado efeito pêndulo durante a queda. Isso significa que o trabalhador não descerá diretamente para baixo, mas se balançará em arco, aumentando a distância de queda total e comprometendo o travamento positivo do sistema. Essa situação pode resultar em impacto contra estruturas ou superfícies, além de aumentar a carga dinâmica aplicada ao usuário. Por isso, deve-se evitar ao máximo trabalhos laterais ou deslocamentos horizontais sem reconfiguração adequada da ancoragem.

Além disso, qualquer trajetória obstruída, como em espaços confinados ou próximos a paredes, pode impedir que o órgão sensor de velocidade ative o travamento, se não houver espaço livre suficiente para acelerar a linha de vida. É imperativo seguir as instruções do fabricante quanto ao posicionamento ideal (vertical) e o ângulo máximo permitido.

5.2 Espaço livre abaixo dos pés (ZLQ)

A Zona Livre de Queda (ZLQ) representa a distância mínima entre o trabalhador e o obstáculo mais próximo abaixo dele (chão, laje inferior ou objeto), necessária para que o trava‑quedas retrátil pare sua queda com segurança.

5.2.1 Parâmetros a considerar no cálculo da ZLQ

Comprimento total do cabo/fita retrátil (A1 + B1): inclui o comprimento recolhido e o que será estendido até o final da queda.
Flecha dinâmica do cabo ou linha de vida (f3): deformação ou estiramento quando submetida à força de queda.
Distância do ponto de engate ao pé do trabalhador (C1): normalmente entre 1,5 m e 1,8 m, com valor maior para margem de segurança.
Distância de segurança mínima (D1): padrão de 1 m, conforme normas nacionais.

A fórmula geral adotada para o cálculo da ZLQ em sistemas com trava‑quedas retrátil é:

ZLQ₂ = f₃ + A₁ + B₁ + C₁ + D₁.

5.2.2 Exemplo prático

Considerando um SRL com:

cabo totalmente recolhido (A₁),
comprimento de desaceleração e escorregamento (B₁),
distância do anel D ao pé (C₁ = 1,8 m),
flecha dinâmica estimada (f₃),
distância de segurança (D₁ = 1 m),

E supondo valores típicos de flecha dinâmica e extensão total de ~2,0 m + 1,8 m + 1,0 m, temos uma ZLQ mínima de aproximadamente 4,9 m.

Esse valor exemplifica a necessidade de avaliar previamente o vão entre o local de trabalho e o obstáculo inferior. Quando a ZLQ calculada for superior à altura disponível, a solução mais segura pode ser optar por modelos de SRL com zona livre de queda reduzida, como o mini SRL V‑TEC, ou sistemas de retenção vertical rígida.

5.2.3 Queda pendular e seu impacto no cálculo

Se o trabalhador executar tarefas fora da vertical da ancoragem, o comprimento de trabalho W aumenta, elevando a ZLQ necessária. Em quedas pendulares, a distância vertical efetiva de queda pode ultrapassar o esperado, mesmo com cabo curto e gerar colisão com estruturas laterais ou chão. Isso reforça a importância de manter o trabalhador o mais próximo possível da vertical da linha de ancoragem.

6. Inspeção, manutenção e armazenagem

6.1 Inspeções obrigatórias (inicial, rotineira e periódica)

Inicial: antes de primeiro uso, verificar integridade do equipamento.
Rotineira: antes de cada atividade, checar cabo, mola, trava, sensores, conector e ausência de corrosão ou deformações. Equipamentos com defeito devem ser imediatamente retirados de serviço.
Periódica: realizada anualmente, por fabricante ou autorizada, mesmo sem queda ocorrida.

6.2 Limpeza e armazenamento adequados

O trava‑quedas retrátil deve ser limpo externamente com água e sabão neutro, secando ao ar livre, sem calor intenso ou solventes corrosivos. O armazenamento ideal é em ambiente seco, ventilado, protegido da luz solar e contaminantes químicos, garantindo longevidade e funcionalidade do mecanismo interno.

7. Erros frequentes e como evitá-los

7.1 Uso inadequado ou negligência

• Recolhimento brusco ou cabo solto

Permitir que o cabo do trava‑quedas retrátil seja recolhido de maneira abrupta ou solta pode ativar o mecanismo de travamento repentinamente ou até danificá-lo, impedindo seu funcionamento correto quando necessário. O travamento deve acontecer somente em queda real, não em movimentos normais ou turbulentos.

• Uso de talabartes ou extensores inadequados

Acoplar talabartes que não sejam compatíveis com o dispositivo, especialmente extensores não recomendados no manual do fabricante pode aumentar a distância de queda livre e inviabilizar o travamento eficaz do SRL. Isto resulta em falhas graves no sistema de retenção.

• Conexão incorreta do conector

Conectar o gancho automático do SRL na linha de vida de outro dispositivo ou talabarte é estritamente proibido, pois interfere no seu correto travamento. Apenas o gancho específico do SRL deve ser usado em pontos compatíveis, conforme definido pelo fabricante.

7.2 Falta de compatibilidade ou orientação técnica

• Linha de vida cruzada ou movimento lateral

O uso do trava‑quedas em linhas de vida cruzadas ou com movimentos excessivos fora da vertical pode impedir o acionamento automático do sistema. Essas configurações aumentam a distância de queda e inviabilizam a frenagem segura.

• Desrespeito às instruções de ângulo ou extensor

Ultrapassar o ângulo de uso permitido pelo fabricante (geralmente acima de 45°) compromete o desempenho do mecanismo de trava. Além disso, aplicar extensores que excedem os limitados no manual aumenta o risco de queda pendular e falha no travamento.

• Ignorar o cálculo da ZLQ (Zona Livre de Queda)

Não realizar o cálculo da ZLQ antes do uso do trava‑quedas pode levar o trabalhador a colidir com o obstáculo inferior durante uma queda. Muitas vezes, o valor real da ZLQ é maior do que o espaço disponível, especialmente em quedas pendulares, e isso não pode ser negligenciado.

8. Boas práticas integradas ao planejamento operacional (APR, treinamento e cultura)

Planejamento prévio (APR e PT) deve contemplar o cálculo do fator de queda, zona livre, compatibilidade de SPQ, considerando o trava‑quedas retrátil como parte central do SPIQ.
Treinamento técnico periódico aos trabalhadores, destacando limitações e particularidades de cada modelo de trava‑quedas retrátil, além de ensaios práticos simulação de acionamento, inspeção e emergências.
Implantar cultura de segurança que enfatize uso correto, registros de inspeção, rejeição de itens fora de especificação, e prontidão de resgate conforme cenário NR‑35 (salvamento rápido em suspensão inerte).

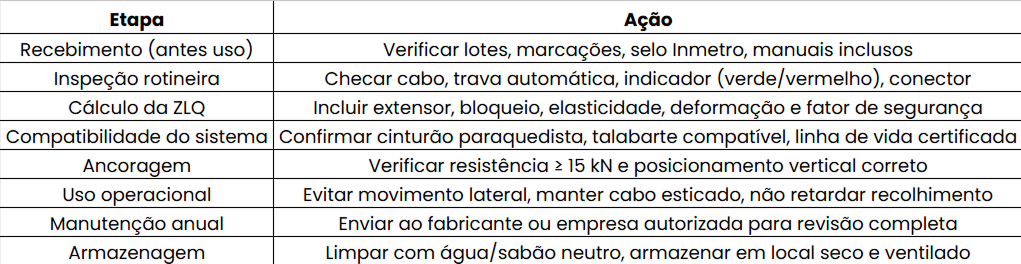

9. Modelo de checklist técnico para uso do trava‑quedas retrátil

10. Conclusão técnica

Em síntese, o trava‑quedas retrátil é um SPIQ essencial, cuja eficácia depende da correta aplicação técnica: compatibilidade de sistema, inspeções rigorosas, ancoragem confiável, cálculo da zona livre de queda e treinamento adequados. Ao aderir estritamente às exigências da NR‑35 e às instruções dos fabricantes, as empresas asseguram proteção eficaz aos trabalhadores, minimizando riscos e fortalecendo a cultura de segurança institucional.
