ZLQ: Zona Livre de Quedas – O que é, como calcular e por que define o sistema de linha de vida correto

A Zona Livre de Quedas (ZLQ) é a distância vertical mínima que deve existir entre o ponto de trabalho do profissional e qualquer obstáculo abaixo dele, incluindo o nível do solo, estruturas intermediárias ou equipamentos. É o espaço que o sistema de proteção antiqueda precisa para parar o trabalhador em queda antes que ele colida com qualquer superfície. O cálculo correto da ZLQ é determinante na escolha entre linha de vida flexível (cabo de aço) e linha de vida rígida (trilho), e define se um determinado local é tecnicamente viável para a instalação de um tipo específico de sistema.

O que é a Zona Livre de Quedas (ZLQ)?

A Zona Livre de Quedas, universalmente conhecida pela sigla ZLQ, é um dos conceitos mais críticos e menos compreendidos na engenharia de sistemas de proteção antiqueda. Ela representa, em termos simples, o espaço vertical livre necessário para que um sistema de proteção contra quedas seja capaz de absorver a energia cinética do trabalhador em queda e pará-lo com segurança, sem que ele toque em nenhuma superfície ou obstáculo.

A ZLQ não é uma propriedade do trabalhador nem da atividade: é uma propriedade do sistema como um todo. Ela resulta da combinação entre o comprimento do talabarte, a distância de atuação do absorvedor de impacto, a posição da argola dorsal do arnês em relação aos pés do trabalhador, a deflexão do cabo nas linhas horizontais flexíveis e a margem de segurança requerida pela norma. Cada sistema, em cada configuração específica, produz uma ZLQ diferente.

Quando a ZLQ calculada para um determinado sistema é maior do que a altura disponível no local de instalação, o sistema não pode ser utilizado naquele local, ou deve ser substituído por outro com ZLQ menor. Esse critério fundamental de especificação técnica é exigido pela NBR 16325 e implicitamente pela NR35.

Por que a ZLQ é Fundamental no Projeto de Linha de Vida?

Um sistema de linha de vida que não considera corretamente a ZLQ é um sistema que pode matar. A lógica é direta: se o trabalhador cair e o sistema precisar de 5 metros para pará-lo com segurança, mas o obstáculo mais próximo abaixo dele está a apenas 4 metros, o sistema falhará em seu propósito fundamental.

Na prática, os erros mais comuns observados em sistemas mal projetados são:

•   1. Instalação de linha de vida flexível em locais com altura insuficiente para a ZLQ do sistema.
•   2. Posicionamento do ponto de ancoragem abaixo do nível do trabalhador, aumentando drasticamente a ZLQ efetiva.
•   3. Desconsideração da deflexão real do cabo horizontal, que pode somar 1,0 a 2,0 m em vãos longos.
•   4. Uso da distância argola dorsal-pés como 1,0 m, quando o valor normativo é 1,5 m.
•   5. Instalação em mezaninos ou estruturas intermediárias sem recalcular a ZLQ para cada nível de obstrução.

Esses erros são frequentemente descobertos apenas durante inspeções técnicas especializadas, ou, tragicamente, após um acidente. É por isso que a Atlas Safe realiza o cálculo formal da ZLQ como parte obrigatória de cada projeto de instalação.

Como Calcular a ZLQ: Fórmula Completa e Variáveis Corretas

O cálculo da ZLQ varia conforme o tipo de sistema de linha de vida. As duas situações mais comuns no mercado brasileiro são a linha de vida flexível horizontal (cabo de aço) e os dispositivos de proteção antiqueda (trava-quedas retráteis ou trilhos rígidos). Veja abaixo as fórmulas corretas para cada caso.



View this post on Instagram



A post shared by ATLAS SAFE (@atlas_safe)

Variáveis do Cálculo: Nomenclatura Técnica Correta

Antes das fórmulas, é fundamental compreender cada variável com a nomenclatura tecnicamente correta. Para o cálculo com talabarte e absorvedor de energia, a norma de referência direta é a ABNT NBR 16489 (Equipamentos de proteção individual para trabalho em altura: talabartes e absorvedores de energia). Para o sistema de ancoragem ao qual o trabalhador se conecta (linha de vida, trilho, ponto fixo), a referência é a ABNT NBR 16325 (Dispositivos de ancoragem). Ambas integram o conjunto normativo que orienta o cálculo da ZLQ:

•   CT: (Comprimento do Talabarte): comprimento do talabarte conectado ao arnês do trabalhador e ao ponto de ancoragem ou ao sistema de linha de vida. Valores típicos: 1,0 m, 1,5 m ou 1,8 m, conforme o produto.
•   DA: (Distância do Absorvedor): distância máxima que o absorvedor de energia se expande ao dissipar a energia da queda. Varia conforme o fabricante, geralmente entre 1,0 m e 1,75 m. Deve ser obtida na ficha técnica do produto.
•   DU: DU (Distância Útil do Trabalhador): distância vertical entre a argola dorsal do arnês (ponto de conexão do talabarte) e os pés do trabalhador. O valor normativo padronizado é de 1,5 m.
•   DEF: DEF (Deflexão do Cabo): aplicável exclusivamente a linhas de vida horizontais flexíveis. É o quanto o cabo desce verticalmente quando o trabalhador exerce tração sobre ele durante a queda. Para vãos de 10 a 20 m, a deflexão pode variar de 0,5 m a 2,0 m, equivalendo a cerca de 10% do comprimento do vão. Deve ser calculada ou estimada pelo engenheiro responsável.
•   MS: MS (Margem de Segurança): distância adicional recomendada para garantir que o trabalhador não toque o obstáculo mesmo em condições desfavoráveis. Mínimo de 1,0 m conforme a NBR 16325.
•   DF: DF (Distância de Frenagem): aplicável exclusivamente a trava-quedas retráteis. É a distância percorrida pelo dispositivo até frear completamente o trabalhador. Valores típicos: 0,1 m a 0,6 m, conforme o fabricante e a velocidade de queda.

Fórmula para Linha de Vida Flexível Horizontal (Cabo de Aço)

ZLQ = CT + DA + DU + DEF + MS

Fórmula para linha de vida horizontal flexível com talabarte e absorvedor de impacto

Detalhamento das variáveis no exemplo:

•   CT (comprimento do talabarte): 1,8 m
•   DA (distância de atuação do absorvedor): 1,75 m
•   DU (distância argola dorsal): 1,5 m
•   DEF (deflexão do cabo em vão de 10 m): 0,5 m  [estimativa conservadora]
•   MS (margem de segurança): 1,0 m

Resultado: ZLQ = 1,8 + 1,75 + 1,5 + 0,5 + 1,0 = 6,55 m

Isso significa que, para usar esse sistema, o trabalhador precisa ter pelo menos 6,55 metros de espaço livre abaixo de si. Se o telhado onde ele trabalha tem apenas 5 metros de altura, a linha de vida flexível com essas especificações não pode ser usada naquele local. A solução seria reduzir o comprimento do talabarte, usar um absorvedor com menor DA, ou substituir pelo sistema de trilho rígido.

Para um talabarte de 1,0 m com absorvedor de 1,0 m, a ZLQ mínima seria:

ZLQ = 1,0 + 1,0 + 1,5 + 0,5 + 1,0 = 5,0 m

Exemplo com talabarte de 1,0 m e absorvedor de baixo perfil



View this post on Instagram



A post shared by ATLAS SAFE (@atlas_safe)

Fórmula para Trava-Quedas Retrátil

ZLQ = DF + DU + MS

Fórmula para trava-quedas retrátil (dispositivo de bloqueio automático)

O trava-quedas retrátil é um dispositivo que se enrola automaticamente e trava instantaneamente ao detectar aceleração de queda. Por isso, a distância de queda antes do bloqueio é mínima, sendo representada apenas pela distância de frenagem (DF). Não há talabarte de comprimento fixo nem absorvedor expansivo nessa configuração.

Exemplo com trava-quedas retrátil de alta performance:

•   DF (distância de frenagem do dispositivo): 0,6 m  [valor máximo para o pior cenário]
•   DU (distância argola dorsal até os pés): 1,5 m
•   MS (margem de segurança): 1,0 m

Resultado: ZLQ = 0,6 + 1,5 + 1,0 = 3,1 m

Isso representa uma redução expressiva em relação à linha flexível. Em muitos projetos com restrição de espaço vertical, o trava-quedas retrátil é a única solução tecnicamente viável.

Fórmula para Linha de Vida Rígida (Trilho, Tipo D — NBR 16325)

ZLQ = DS + DU + MS

Fórmula para linha de vida rígida com carro deslizante em trilho (Tipo D)

Na linha de vida rígida (trilho tipo D), o carro deslizante bloqueia o movimento em questão de centímetros. A distância de deslizamento antes do bloqueio (DS) é geralmente inferior a 0,15 m, conforme certificação do fabricante. Não há absorvedor expansivo nem talabarte de comprimento fixo nessa configuração.

Exemplo com trilho rígido certificado:

•   DS (deslizamento do carro antes do bloqueio): 0,15 m  [valor máximo certificado]
•   DU (distância argola dorsal até os pés): 1,5 m
•   MS (margem de segurança): 1,0 m

Resultado: ZLQ = 0,15 + 1,5 + 1,0 = 2,65 m

Essa é a principal vantagem das linhas rígidas em escadas tipo marinheiro, tombadores de caminhões, fachadas de edifícios com mezaninos próximos e qualquer estrutura com restrição severa de altura. Com ZLQ de aproximadamente 2,65 m, é possível instalar o sistema em locais onde uma linha flexível seria completamente inviável.

O Efeito da Deflexão do Cabo Horizontal: um Erro Frequente

A deflexão do cabo é uma variável frequentemente subestimada ou simplesmente ignorada nos projetos de linhas de vida horizontais flexíveis. Na prática, um cabo horizontal não permanece retilíneo quando o trabalhador cai e exerce tração sobre ele: o cabo desce verticalmente, aumentando a distância total de queda.

A deflexão depende de três fatores principais: o comprimento do vão entre os ancoramentos intermediários, a tensão de pré-tensionamento do cabo e a posição do trabalhador no vão. Como referência prática:

•   Vão de 5 m: deflexão típica de 0,3 a 0,5 m
•   Vão de 10 m: deflexão típica de 0,5 a 1,0 m
•   Vão de 20 m: deflexão típica de 1,0 a 2,0 m

Referência prática:
A deflexão de 10% do comprimento do vão é uma estimativa conservadora amplamente usada por engenheiros de segurança como ponto de partida. Para projetos com vãos superiores a 15 m, o cálculo preciso da deflexão deve ser realizado considerando a tensão real do cabo, o módulo de elasticidade e a carga de impacto, não apenas a regra de 10%.

ZLQ e as Normas Aplicáveis: NBR 16489 e NBR 16325

O cálculo da ZLQ é orientado por duas normas complementares da ABNT, cada uma cobrindo uma camada diferente do sistema antiqueda:

• NBR 16489: ABNT NBR 16489: norma específica para talabartes e absorvedores de energia (os elementos que o trabalhador usa conectados ao arnês). É ela que define os parâmetros de desempenho dos absorvedores, os comprimentos dos talabartes e os requisitos de ensaio que determinam a distância de atuação (DA) declarada pelo fabricante. O cálculo de ZLQ com talabarte e absorvedor tem como referência direta esta norma.
•   NBR 16325: ABNT NBR 16325: norma que regulamenta os dispositivos de ancoragem para proteção antiqueda (dividida em Parte 1, para Tipos A, B e D, e Parte 2, para Tipo C). Ela define os requisitos de ensaio e certificação das linhas de vida, trilhos e pontos de ancoragem aos quais os talabartes são conectados. Não define uma fórmula única de ZLQ, mas exige que o fabricante declare a ZLQ do sistema nas fichas técnicas.

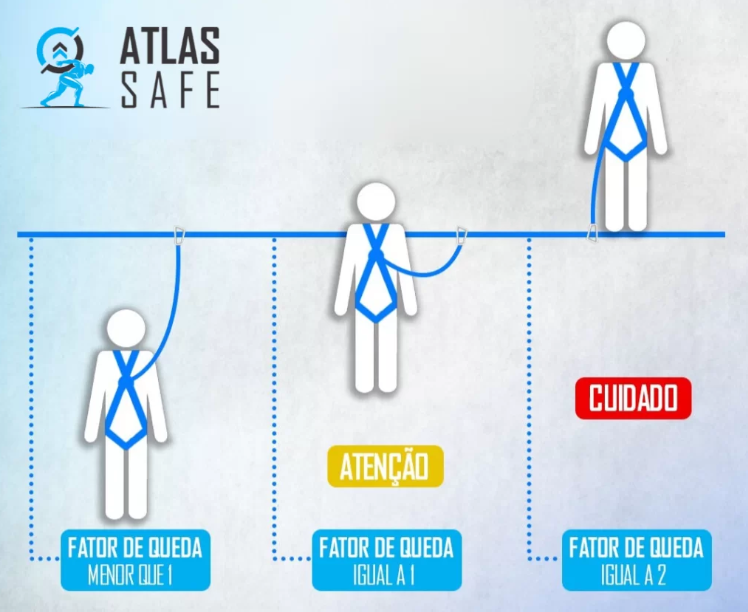

A NR35 (item 35.5.11) determina que a Análise de Risco do trabalho em altura deve considerar obrigatoriamente a Zona Livre de Queda, o fator de queda e a distância de queda livre como parâmetros do Sistema de Proteção Individual contra Quedas (SPIQ). O Anexo II, item 4.1.1, exige que o projeto contenha o dimensionamento que determine a zona livre de queda necessária.

O projetista e o engenheiro responsável pelo projeto têm a obrigação de verificar se a ZLQ calculada com os dados do fabricante é compatível com a altura disponível no local de instalação, considerando as condições reais, incluindo deflexões, obstáculos intermediários e posições de trabalho previstas.

Diferencial Atlas Safe:

A Atlas Safe é pioneira no Brasil em disponibilizar a documentação técnica completa de cada sistema instalado, incluindo o cálculo formal da ZLQ com memorial de cálculo assinado por engenheiro, ART e projeto executivo.

Erros Mais Comuns no Cálculo e Especificação da ZLQ

Em nossa análise de instalações existentes durante as inspeções técnicas, identificamos padrões recorrentes de erro na especificação da ZLQ:

1. Considerar apenas o comprimento do talabarte, ignorando a distância de atuação do absorvedor: em um absorvedor de 1,75 m, esse erro subestima a ZLQ em quase 2 metros.
2. Calcular a deflexão do cabo como zero para linhas horizontais: na prática, em um vão de 15 m, a deflexão pode atingir 1,5 m, tornando o sistema inseguro em locais que pareciam adequados.
3. Aplicar a fórmula do talabarte fixo para trava-quedas retráteis: o trava-quedas não tem CT fixo; a variável relevante é a distância de frenagem (DF), que é muito menor.
4. Desconsiderar obstáculos intermediários como lajes, estruturas metálicas e equipamentos, que reduzem a altura disponível abaixo do trabalhador.
5. Usar dados de ZLQ de um sistema diferente do instalado: cada combinação talabarte + absorvedor + ponto de ancoragem produz uma ZLQ diferente e específica.

Como a Atlas Safe Calcula a ZLQ em Cada Projeto

O processo de cálculo da ZLQ na Atlas Safe segue um protocolo técnico rigoroso em quatro etapas:

•   1. Levantamento de campo: visita técnica ao local para mapeamento de todas as alturas disponíveis, obstáculos intermediários e cenários de trabalho previstos em cada ponto do sistema.
•   2. Seleção do sistema: escolha do tipo de linha de vida (flexível ou rígida, com talabarte ou trava-quedas retrátil), componentes e posicionamento dos pontos de ancoragem, com base nas ZLQs calculadas para cada posição.
•   3. Cálculo formal: memorial de cálculo completo com todas as variáveis documentadas (CT, DA, DU = 1,5 m, DEF real, MS) e resultado verificado para cada posição de trabalho no sistema.
•   4. Documentação e entrega: memorial de cálculo, ART do engenheiro responsável, projeto executivo e método de utilização entregues ao cliente com o sistema instalado.

AQUI

Esse processo garante que cada sistema instalado pela Atlas Safe é tecnicamente compatível com o local de trabalho: não apenas nominalmente, mas com comprovação matemática documentada e assinada por profissional habilitado.

FAQ: Perguntas Frequentes sobre ZLQ

P: O que significa ZLQ na prática para um trabalhador?

R: A ZLQ é a distância vertical mínima que precisa existir abaixo do trabalhador para que o sistema de linha de vida pare sua queda com segurança, sem que ele bata em nenhuma superfície. Se a ZLQ calculada para o sistema instalado é de 5 metros, o trabalhador precisa ter pelo menos 5 metros de espaço livre abaixo de si enquanto estiver conectado àquele sistema.

P: Linha de vida rígida (trilho) sempre tem ZLQ menor que linha flexível?

R: Sim, em regra. A linha rígida tipo D bloqueia o deslizamento do carro em poucos centímetros (DS < 0,15 m), resultando em ZLQ típica de 2,5 a 3,0 m. O trava-quedas retrátil também produz ZLQ reduzida (2,6 a 3,5 m). Já a linha flexível com talabarte de 1,8 m e absorvedor de 1,75 m pode exigir até 7,5 m de ZLQ. Essa é a principal razão para selecionar sistemas rígidos em locais com restrição de espaço vertical.

P: A ZLQ muda se o ponto de ancoragem for instalado abaixo do nível do trabalhador?

R: Sim, aumenta significativamente. Quando o ponto de ancoragem está abaixo do nível do trabalhador, situação que deve ser evitada sempre que possível, o comprimento efetivo de queda aumenta antes mesmo de o sistema entrar em operação. Para cada metro que o ponto de ancoragem está abaixo do trabalhador, a ZLQ aumenta aproximadamente em 2 metros (fator de queda). Um sistema bem projetado sempre posiciona o ponto de ancoragem acima da altura do trabalhador.

P: Quem é responsável por calcular a ZLQ?

R: O fabricante declara a ZLQ do sistema nas condições de ensaio padronizado. A empresa instaladora e o engenheiro responsável pelo projeto têm a responsabilidade de verificar se a ZLQ declarada é compatível com as condições reais do local, considerando as deflexões reais do cabo, os obstáculos específicos e as posições de trabalho previstas. Esse cálculo deve constar no memorial de cálculo com ART.

P: É possível reduzir a ZLQ de um sistema existente?

R: Sim. As principais estratégias são: substituição do talabarte por um mais curto, substituição do absorvedor por um com menor distância de atuação, elevação do ponto de ancoragem para acima do nível do trabalhador, ou substituição de linha flexível por trava-quedas retrátil ou trilho rígido. Qualquer alteração deve ser recalculada e documentada por profissional habilitado com nova ART.

P: A ZLQ precisa constar no laudo de inspeção da linha de vida?

R: Sim. Um laudo de inspeção tecnicamente completo deve verificar se as condições do local continuam compatíveis com a ZLQ do sistema original, identificar qualquer alteração física que possa ter reduzido a altura disponível (novas estruturas, equipamentos instalados, mezaninos) e apontar qualquer situação que coloque em risco a segurança do sistema. O Atlas Survey, app exclusivo da Atlas Safe, estrutura esse processo de forma padronizada e rastreável.



Conclusão

A Zona Livre de Quedas é a variável que transforma um sistema de linha de vida de um equipamento com aparência de segurança em um sistema efetivamente seguro, ou revela que ele é inadequado para o local onde foi instalado. Ignorar a ZLQ, ou calculá-la com variáveis erradas como DU = 1,0 m, é uma das formas mais comuns e perigosas de criar uma falsa sensação de proteção em trabalhadores em altura.

O cálculo correto da ZLQ exige dados precisos do fabricante (CT, DA, DF), levantamento técnico do local (alturas disponíveis, obstáculos, vãos reais), aplicação dos valores normativos corretos (DU = 1,5 m, MS mínimo de 1,0 m) e um profissional habilitado capaz de integrar todas as variáveis em um memorial de cálculo documentado e assinado. É exatamente o que a Atlas Safe entrega em cada projeto.

Para empresas que precisam comprovar conformidade com a NR35, NBR 16489, NBR 16325 e a legislação trabalhista, o cálculo formal da ZLQ com ART não é um diferencial: é uma obrigação legal e uma questão de responsabilidade sobre a vida de seus trabalhadores.
