Por Que ZLQ e Fator de Queda Ainda Causam Erros em Campo

Todo profissional de segurança em altura já ouviu falar em zona livre de queda e fator de queda. Poucos, porém, conseguem calcular os dois com segurança, relacioná-los corretamente e aplicar os resultados em decisões de projeto. O resultado prático é frequente: sistemas de proteção tecnicamente instalados, com EPI certificado e ponto de ancoragem ensaiado, que simplesmente não têm espaço físico abaixo do trabalhador para deter uma queda antes da colisão com o solo ou com um obstáculo.

Esse tipo de erro não aparece em uma inspeção visual. A linha de vida parece correta, o talabarte está conectado, o cinturão está ajustado. O que falha é o cálculo que ninguém fez: a verificação de que a distância disponível abaixo do trabalhador é maior do que a distância que ele percorreria em queda antes de ser detido. Esse espaço mínimo é exatamente a zona livre de queda (ZLQ), e seu cálculo depende diretamente do fator de queda (FQ) adotado no projeto.

Este artigo apresenta a zona livre de queda e o fator de queda de forma técnica e aplicável: definições precisas, fórmulas comentadas, exemplos numéricos com diferentes equipamentos, tabelas de referência, os erros mais comuns e o impacto de variáveis frequentemente ignoradas, como a deflexão do cabo em linhas horizontais e a interferência de obstáculos intermediários. O objetivo é oferecer ao técnico e ao engenheiro uma referência que possa ser usada de verdade em projeto e análise de risco.

Fator de Queda: Definição, Fórmula e Cenários

O Que é o Fator de Queda

O fator de queda (FQ) é uma grandeza adimensional que expressa a relação entre a distância percorrida pelo trabalhador em queda livre e o comprimento do elemento de ligação que irá detê-lo. Ele não mede diretamente a força de impacto, mas determina a energia cinética acumulada antes da frenagem e, portanto, governa a intensidade do choque sobre o trabalhador e sobre o sistema de ancoragem.

Compreender o fator de queda é fundamental porque a força de impacto não é proporcional à altura da queda de forma linear. A energia cinética cresce com o quadrado da velocidade, e a velocidade cresce com a raiz quadrada da altura. Isso significa que dobrar a altura da queda livre quadruplica a energia a ser dissipada, e que pequenas mudanças na posição do ponto de ancoragem têm impacto desproporcional na segurança do sistema.

A Fórmula do Fator de Queda

Onde H_queda é a distância percorrida pelo trabalhador em queda livre antes da atuação do sistema de frenagem, e L_talabarte é o comprimento total do talabarte ou do elemento de ligação, incluindo folgas e extensores. O resultado é um número adimensional entre 0 e 2 nos cenários práticos de trabalho em altura.

O fator de queda nunca pode ultrapassar 2 em sistemas com talabarte de comprimento fixo. Acima disso, o sistema de ligação estaria mais curto do que a distância de queda, o que fisicamente não é possível sem ruptura ou ancoragem abaixo dos pés do trabalhador.

Os Quatro Cenários de Fator de Queda

Fator de Queda 0: Restrição Total

Ocorre quando o ponto de ancoragem está exatamente sobre o trabalhador e o talabarte não tem folga. Na prática, equivale ao talabarte tensionado com o ponto de ancoragem diretamente acima do conector do cinturão. Nesse cenário, não há queda livre: qualquer movimento descendente é imediatamente contido. É o único cenário em que se pode usar talabarte sem absorvedor de energia, pois a força de impacto é essencialmente zero. É também o cenário de restrição de movimentação, usado quando o objetivo é impedir que o trabalhador alcance a borda de risco, e não apenas deter uma queda após ela ocorrer.

Fator de Queda Menor que 1: Cenário Seguro

Ocorre quando o ponto de ancoragem está acima da altura do conector do cinturão (região do peito), mas não exatamente sobre ele. O trabalhador percorre uma distância menor do que o comprimento do talabarte antes de ser detido. A energia da queda é menor, a força sobre o sistema é mais baixa e os riscos de lesão são reduzidos. Exemplo: ponto de ancoragem a 1,5 m acima do conector do cinturão, talabarte de 1,80 m. A queda percorrida antes do início da frenagem é de 1,5 m × 2 = 3,0 m menos o comprimento do talabarte. Aguarda a frenagem em distância menor que 1,80 m. FQ = 3,0 ÷ 1,80, mas como o ponto está acima, o denominador inclui a distância total de extensão, e o resultado fica abaixo de 1. Esse cenário exige absorvedor de energia, mas as forças são controladas.

Fator de Queda 1: Ponto na Altura do Conector

Ocorre quando o ponto de ancoragem está na mesma altura que o conector do cinturão, tipicamente na cintura ou peito do trabalhador. A distância de queda livre antes do início da tração no talabarte é igual ao comprimento do talabarte. A força de impacto é significativa e o absorvedor de energia é obrigatório. Exemplo numérico: talabarte de 1,80 m, ponto de ancoragem na altura do conector. H_queda = 1,80 m. FQ = 1,80 ÷ 1,80 = 1,0. Com absorvedor de até 1,75 m de abertura, a distância total percorrida antes da parada completa é 1,80 + 1,75 = 3,55 m, mais a distância entre o conector e os pés (aprox. 1,50 m), resultando em ZLQ mínima de 5,05 m, sem contar a margem de segurança.

Fator de Queda 2: Pior Cenário Possível

Ocorre quando o ponto de ancoragem está abaixo do conector do cinturão do trabalhador, como ao nível da cintura, joelhos ou pés. O trabalhador cai uma distância igual ao dobro do comprimento do talabarte antes de o sistema começar a fazer força. Exemplo: ponto a 1,80 m abaixo do conector, talabarte de 1,80 m. H_queda = 3,60 m (1,80 m até o ponto + 1,80 m de extensão do talabarte). FQ = 3,60 ÷ 1,80 = 2,0. A força gerada nesse cenário pode facilmente superar 15 kN nos pontos de ancoragem e 6 kN no corpo do trabalhador, o que torna a seleção do absorvedor de energia absolutamente crítica. Sempre que possível, o FQ 2 deve ser eliminado por reposicionamento do ponto de ancoragem.

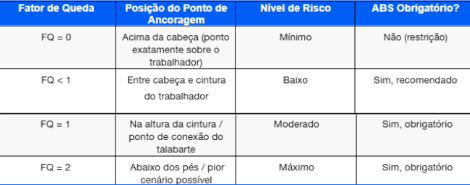

Tabela 1 — Resumo dos cenários de fator de queda e implicações práticas

Zona Livre de Queda: O Que é e Por Que Vai Além do FQ

Definição Técnica da Zona Livre de Queda

A zona livre de queda (ZLQ) é a distância mínima que deve existir abaixo dos pés do trabalhador para que, em caso de queda, ele seja completamente detido antes de colidir com o solo, com uma estrutura ou com qualquer obstáculo. Não se trata apenas de espaço vazio: é a faixa de segurança que precisa existir, livre de interferências, abaixo da posição de trabalho, calculada a partir de parâmetros definidos em projeto.

A zona livre de queda e o fator de queda são conceitos complementares, mas não equivalentes. O fator de queda determina a energia do impacto e influencia a seleção do equipamento. A ZLQ determina o espaço físico necessário para que o equipamento selecionado funcione completamente antes de colisão. Um sistema pode ter fator de queda 0,5 e ainda assim ser inviável porque a ZLQ calculada é de 4 m e a distância disponível até o obstáculo abaixo é de apenas 3 m.

Ter o EPI certo no ponto certo não é suficiente se não houver espaço físico abaixo do trabalhador para o sistema atuar completamente. A ZLQ é a verificação que fecha esse círculo.

Os Componentes da Zona Livre de Queda

A zona livre de queda é calculada pela soma algébrica de cinco componentes. Cada um precisa ser determinado individualmente antes de compor o total, pois os valores variam conforme o equipamento e o tipo de sistema de ancoragem utilizado. A omissão de qualquer componente resulta em ZLQ subdimensionada e, portanto, em risco real não contabilizado.

O primeiro componente é o comprimento do talabarte ou a distância de frenagem do trava-quedas. Para talabartes com cabo de aço ou fita, o comprimento máximo regulamentado é de 1,80 m. Para trava-quedas retráteis, esse componente é substituído pela distância de frenagem informada pelo fabricante no manual do produto, que pode variar de 0,10 m a 0,50 m dependendo do modelo e da massa do usuário. Para linhas de vida verticais com trava-quedas deslizante conforme NBR 14627, a distância máxima de retenção (HDB) é de 1 metro.

O segundo componente é a abertura do absorvedor de energia (ABS). Quando o talabarte está equipado com absorvedor de energia costurado, ele se abre progressivamente durante a frenagem para limitar a força sobre o trabalhador ao máximo de 6 kN exigido pela NR 35. A abertura máxima do ABS pode chegar a 1,75 m conforme a NBR 11370. Esse valor precisa ser somado à ZLQ porque, durante a abertura, o trabalhador continua descendo. O trava-quedas retrátil não tem ABS separado: a frenagem ocorre internamente, com distância muito menor.

O terceiro componente é a distância entre o ponto de conexão do cinturão e os pés do trabalhador. Esse valor é padronizado em 1,50 m para fins de cálculo, correspondendo à altura média entre o conector dorsal do cinturão paraquedista e a sola dos pés de um trabalhador em posição vertical. Em projetos com margem de segurança mais conservadora, esse valor pode ser adotado como 1,80 m.

O quarto componente é a margem de segurança pós-frenagem. Após a parada completa do trabalhador, é necessário garantir que ele ainda esteja a pelo menos 1,00 m acima do obstáculo inferior. Esse metro representa a margem que absorve imprecisões de cálculo, variações de equipamento entre fabricantes e diferenças de peso do usuário. A NR 35 não define esse valor explicitamente, mas ele é adotado como prática de projeto consolidada.

O quinto componente, específico para linhas de vida horizontais flexíveis, é a deflexão do cabo. Quando o trabalhador cai conectado a uma linha horizontal, o cabo deflete para baixo sob a força do impacto. Quanto maior o vão entre postes, maior a deflexão e, portanto, maior a contribuição para a ZLQ. Esse valor é determinado pelo projetista com base na configuração do cabo, no vão, na tensão de instalação e na força de impacto calculada. É a variável mais frequentemente ignorada em projetos de linhas de vida horizontais e pode adicionar de 0,5 m a mais de 2,0 m à ZLQ total.

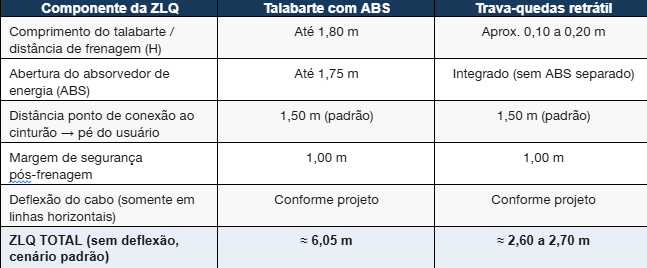

Tabela 2 — Componentes da ZLQ por tipo de equipamento

Como Calcular a Zona Livre de Queda: Passo a Passo com Exemplos

A Fórmula da ZLQ:

Onde cada termo corresponde a um dos cinco componentes descritos na seção anterior. A deflexão do cabo é somada apenas em sistemas de linha de vida horizontal. Em pontos de ancoragem individuais e linhas verticais, os quatro primeiros termos são suficientes.

Exemplo 1: Talabarte com ABS em Ponto de Ancoragem Individual

Situação: trabalhador em telhado industrial, ponto de ancoragem fixo certificado acima da cabeça (FQ < 1), talabarte de 1,80 m com ABS de abertura máxima 1,75 m, usuário de 100 kg. Não há linha de vida horizontal. Distância até o solo: 6,5 m.

Cálculo da ZLQ: comprimento do talabarte = 1,80 m; abertura do ABS = 1,75 m; distância conector-pé

= 1,50 m; margem de segurança = 1,00 m. ZLQ total = 1,80 + 1,75 + 1,50 + 1,00 = 6,05 m. Verificação: 6,5 m disponíveis > 6,05 m necessários. O sistema é viável nesse cenário.

Se a distância ao solo fosse de 5,0 m, o sistema seria inviável com esse talabarte. A solução seria adotar um trava-quedas retrátil (que reduz drasticamente a ZLQ) ou elevar o ponto de ancoragem para reduzir o fator de queda e a distância de queda livre, o que também reduz a abertura real do ABS.

Exemplo 2: Trava-Quedas Retrátil

Situação: mesmo trabalhador, mesmo ponto de ancoragem, mas com trava-quedas retrátil cujo manual informa distância de frenagem de 0,30 m para usuário de 100 kg. Não há ABS separado.

Cálculo da ZLQ: distância de frenagem do retrátil = 0,30 m; ABS integrado = 0 (já contabilizado na frenagem do retrátil); distância conector-pé = 1,50 m; margem de segurança = 1,00 m. ZLQ total = 0,30 + 0 + 1,50 + 1,00 = 2,80 m. Verificação: 6,5 m disponíveis >> 2,80 m necessários. Sistema largamente viável. Essa comparação demonstra por que trava-quedas retráteis são a solução preferida quando a distância disponível abaixo do trabalhador é limitada.

Exemplo 3: Linha de Vida Horizontal com Deflexão de Cabo

Situação: trabalhador em passarela industrial a 4,0 m do solo, conectado a uma linha de vida horizontal flexível com cabo de 12 mm, vão de 15 m entre postes. Ponto de ancoragem do cabo a 0,50 m acima da cabeça do trabalhador. Talabarte de 1,80 m com ABS de 1,75 m. O projetista calculou deflexão dinâmica do cabo de 0,80 m para esse vão e carga.

Cálculo da ZLQ: comprimento do talabarte = 1,80 m; abertura do ABS = 1,75 m; distância conector-pé

= 1,50 m; margem de segurança = 1,00 m; deflexão do cabo = 0,80 m. ZLQ total = 1,80 + 1,75 + 1,50

+ 1,00 + 0,80 = 6,85 m. Verificação: apenas 4,0 m disponíveis até o solo. O sistema é completamente inviável sem mudança de projeto. Soluções possíveis: elevar o cabo de ancoragem, reduzir o vão com poste intermediário (reduz deflexão), adotar trava-quedas retrátil (elimina ABS e reduz L_frenagem) ou combinar essas medidas.

A deflexão do cabo é a variável mais perigosa em projetos de linhas de vida horizontais. Um vão de 15 m pode adicionar até 1,5 m à ZLQ. Ignorá-la transforma um projeto aparentemente correto em uma armadilha.

Exemplo 4: Obstáculo Intermediário

Um erro frequente é calcular a ZLQ apenas em relação ao solo, ignorando obstáculos intermediários. Considere um trabalhador em plataforma elevada a 10 m do solo, com uma ponte rolante passando a 2,5 m abaixo do nível de trabalho. A ZLQ calculada é de 6,05 m. Em relação ao solo, parece adequada (10 m > 6,05 m). Mas em relação à ponte rolante, o espaço disponível é de apenas 2,5 m, que é muito menor que a ZLQ necessária de 6,05 m. O trabalhador colidirá com a ponte rolante antes de ser detido, mesmo com o sistema corretamente especificado para a distância ao solo. A zona livre de queda precisa ser verificada em relação a todos os obstáculos intermediários, não apenas ao piso final.

A Física por Trás dos Números: Força de Impacto e Limite de 6 kN

Entender o fator de queda e a zona livre de queda sem compreender a física da queda é como conhecer a fórmula sem entender o que ela representa. A força de impacto sobre o trabalhador e sobre o sistema de ancoragem depende diretamente do fator de queda e das características do absorvedor de energia. O item 35.6.7 da NR 35 estabelece que a força de impacto transmitida ao trabalhador não pode ultrapassar 6 kN, e essa limitação é o que dimensiona os absorvedores de energia usados nos talabartes.

Como a Energia Cinética Se Relaciona com a Queda

Quando um trabalhador cai, sua energia cinética no momento da frenagem é igual ao produto da sua massa pelo dobro da aceleração gravitacional pela distância percorrida (E = m × g × h). Quanto maior h, maior a energia. O absorvedor de energia converte essa energia cinética em deformação progressiva (abertura das costuras) para que a força resultante sobre o trabalhador não exceda 6 kN. O comprimento de abertura do ABS é exatamente o caminho necessário para dissipar essa energia dentro desse limite de força.

Para um trabalhador de 100 kg com FQ = 1 e talabarte de 1,80 m, a energia cinética imediatamente antes da tração no talabarte é E = 100 × 9,81 × 1,80 = 1.765,8 J. Para dissipar essa energia com força máxima de 6 kN, o absorvedor precisa de pelo menos E ÷ F = 1.765,8 ÷ 6.000 = 0,29 m de abertura mínima. Os absorvedores certificados para uso com FQ 2 têm abertura de até 1,75 m justamente para cobrir o pior cenário com usuários de até 140 kg (massa máxima incluindo EPI e ferramentas, conforme as normas aplicáveis).

Por Que o Trava-Quedas Retrátil Tem ZLQ Menor

O trava-quedas retrátil funciona por inércia: um mecanismo interno detecta a aceleração da queda e bloqueia o tambor em frações de segundo, quando o trabalhador ainda percorreu pouquíssima distância. A frenagem acontece internamente, no próprio dispositivo, com a linha se pagando progressivamente para absorver a energia. O resultado é uma distância de frenagem muito menor do que a abertura de um ABS convencional, tipicamente entre 0,10 m e 0,50 m dependendo do modelo e da massa do usuário.

Por essa razão, o trava-quedas retrátil é a solução preferida quando a zona livre de queda disponível é limitada. Em escadas marinheiro com linha de vida vertical conforme NBR 14627, a distância de retenção máxima normativa é de 1 metro, resultando em ZLQ de até 3,5 m. Com trava-quedas retrátil de 0,30 m de frenagem, a ZLQ pode cair para menos de 2,80 m, viabilizando instalações que seriam inviáveis com talabarte convencional.

A Força nos Pontos de Ancoragem

Enquanto a força no trabalhador é limitada a 6 kN pelo absorvedor, a força nos pontos de ancoragem pode ser maior. Isso porque a ancoragem recebe não apenas a força transmitida ao trabalhador, mas também a força de reação do próprio absorvedor durante a frenagem. Em linhas de vida horizontais, a força nos pontos de extremidade é ainda amplificada pelo ângulo formado pela deflexão do cabo. Essa amplificação pode chegar a 3 ou 4 vezes a força vertical aplicada pelo trabalhador, o que explica por que a resistência mínima de 15 kN (1.500 kgf) é exigida para os sistemas de ancoragem: o ponto precisa resistir a muito mais do que o peso do trabalhador.

Impacto do Posicionamento do Ponto de Ancoragem na ZLQ

Por Que Ancorar Acima dos Ombros Muda Tudo

O posicionamento do ponto de ancoragem em relação ao trabalhador é a variável de projeto com maior impacto simultâneo sobre o fator de queda e sobre a zona livre de queda. Elevar o ponto de ancoragem acima do nível do conector do cinturão reduz o fator de queda (menos distância percorrida antes da tração no talabarte), diminui a energia cinética acumulada, reduz a abertura necessária do absorvedor de energia e, portanto, reduz a ZLQ total.

Considere dois cenários com talabarte de 1,80 m, ABS de 1,75 m e trabalhador em superfície com 5,0 m de espaço livre até o obstáculo inferior. No Cenário A, o ponto de ancoragem está ao nível do conector do cinturão (FQ ≈ 1): ZLQ = 1,80 + 1,75 + 1,50 + 1,00 = 6,05 m. Com apenas 5,0 m disponíveis, o sistema é inviável. No Cenário B, o ponto está 1,20 m acima do conector (FQ ≈ 0,7): a distância de queda antes da tração é de apenas 0,60 m, o que reduz a abertura real do ABS e permite que a ZLQ fique em torno de 4,85 m. Com 5,0 m disponíveis, o sistema passa a ser viável sem troca de equipamento.

Esse exemplo ilustra que o reposicionamento do ponto de ancoragem pode ser a diferença entre aprovar ou rejeitar um sistema em análise de risco, e por isso a altura do ponto de ancoragem deve ser sempre um parâmetro explícito no projeto, e não uma decisão deixada para o momento da instalação.

Ancoragem Lateral e o Efeito Pêndulo

Quando o ponto de ancoragem não está diretamente acima do trabalhador, mas lateral a ele, surge o risco do efeito pêndulo. Em caso de queda, o trabalhador não desce verticalmente, mas segue um arco cujo raio é o comprimento do talabarte, colidindo lateralmente com estruturas, colunas ou outros trabalhadores. Além de aumentar a ZLQ efetiva (o arco percorrido é maior que a queda vertical), o efeito pêndulo adiciona risco de trauma por colisão lateral que não é absorvido pelo ABS.

Para minimizar o efeito pêndulo, o ponto de ancoragem deve ser sempre posicionado o mais próximo possível da vertical sobre o trabalhador. Quando isso não é possível por restrições estruturais, o projeto deve indicar a posição de trabalho permitida e os limites de deslocamento lateral do trabalhador, de forma a manter o ângulo de pendulação dentro de limites seguros.

Erros Mais Comuns no Cálculo de ZLQ e Fator de Queda

Erro 1: Não Calcular a ZLQ, Apenas o FQ

O erro mais comum é parar no fator de queda sem calcular a zona livre de queda resultante. O profissional identifica que o FQ é menor que 1 (ponto acima do trabalhador) e considera o sistema seguro, sem verificar se o espaço físico abaixo é suficiente para deter completamente a queda. O FQ baixo garante menor energia de impacto, mas não elimina a necessidade de ZLQ adequada.

Erro 2: Ignorar a Abertura do ABS na ZLQ

Muitos projetos somam corretamente o comprimento do talabarte e a distância conector-pé, mas esquecem que o ABS se abre durante a queda, adicionando até 1,75 m à distância percorrida. Em uma instalação com apenas 4,0 m de distância até o solo, essa omissão pode transformar um sistema aparentemente viável em um sistema que coloca o trabalhador a 2 m abaixo do piso no momento da parada completa.

Erro 3: Usar Apenas a Distância ao Solo e Ignorar Obstáculos Intermediários

Como demonstrado no Exemplo 4 da seção anterior, a zona livre de queda precisa ser verificada em relação a todos os obstáculos potenciais abaixo da posição de trabalho: vigas, plataformas, equipamentos, pontes rolantes e qualquer outra estrutura que o trabalhador possa atingir durante a queda. Calcular apenas em relação ao piso final é insuficiente e tecnicamente incorreto.

Erro 4: Não Calcular a Deflexão do Cabo em Linhas Horizontais

Em linhas de vida horizontais, a deflexão dinâmica do cabo é uma variável de projeto que precisa ser calculada pelo engenheiro responsável com base na configuração específica da instalação. Adotar deflexão zero ou usar um valor genérico sem cálculo é um erro que pode inviabilizar silenciosamente um sistema que parece correto nos demais parâmetros. A deflexão depende do vão, do diâmetro e tensão do cabo, da força de impacto e do número de usuários conectados.

Erro 5: Adotar Massa de 100 kg Quando o Usuário Pesa Mais

A NR 35 e as normas de EPIs trabalham com massa de cálculo de 100 kg a 140 kg, considerando o peso do trabalhador mais EPI e ferramentas. Em atividades onde o profissional carrega ferramentas pesadas ou usa EPRs volumosos, a massa real pode superar 100 kg. Quanto maior a massa, maior a energia cinética e maior a abertura real necessária do ABS. Usar 100 kg quando o usuário e seu equipamento pesam 130 kg resulta em subestimação da abertura do ABS e, portanto, em ZLQ subdimensionada.

Erro 6: Confundir Talabarte sem ABS com Fator de Queda 0

Um talabarte sem absorvedor de energia só pode ser usado com fator de queda 0 (restrição), quando não há risco de queda livre. Em qualquer cenário com FQ maior que 0, a ausência do ABS resultaria em força de impacto muito superior ao limite de 6 kN sobre o trabalhador e possivelmente superior a 15 kN nos pontos de ancoragem. O uso de talabarte sem ABS em sistemas de detenção de queda (e não de restrição) é uma não conformidade grave com a NR 35.



Ver essa foto no Instagram



Um post compartilhado por ATLAS SAFE (@atlas_safe)

ZLQ, FQ e Projeto: O Papel do Profissional Legalmente Habilitado

O cálculo da zona livre de queda e do fator de queda não é uma atividade que pode ser feita empiricamente em campo. Ele requer o conhecimento das normas aplicáveis (NR 35, NBR 16325, NBR 14626, NBR 14627, NBR 11370), dos parâmetros específicos dos equipamentos utilizados (obtidos nos manuais dos fabricantes), das características estruturais do local de trabalho e das condições de uso previstas. Por isso, o projeto do sistema de proteção individual contra quedas, incluindo o dimensionamento explícito da ZLQ, é exigência formal do Anexo II da NR 35, com responsabilidade técnica do profissional legalmente habilitado (PLH).

Na prática, o PLH responsável pelo projeto precisa documentar os cálculos de fator de queda e zona livre de queda no memorial de cálculo, especificar os equipamentos com base nesses resultados e verificar que a distância disponível em campo é superior à ZLQ calculada para todos os pontos de ancoragem do sistema e para todos os obstáculos intermediários. Esse memorial é parte obrigatória do dossiê documental que acompanha qualquer sistema de ancoragem permanente.

A Atlas Safe realiza o cálculo de fator de queda e zona livre de queda como parte integral de todos os projetos de linha de vida e pontos de ancoragem. Com fabricação própria conforme a NBR 16325, memorial de cálculo assinado por PLH, ART e laudo técnico de instalação, os projetos da Atlas Safe entregam ao cliente não apenas o sistema instalado, mas a certeza documentada de que a ZLQ foi verificada em todos os pontos e que o sistema funciona corretamente para o pior cenário de queda previsto na instalação.

Zona livre de queda e fator de queda são os cálculos que transformam um sistema de EPIs em um sistema de proteção. Sem eles, o profissional tem o equipamento certo, mas não sabe se o espaço é suficiente para ele funcionar.

Conclusão: ZLQ e Fator de Queda como Decisão de Projeto

A zona livre de queda e o fator de queda são, juntos, o núcleo técnico de qualquer projeto de segurança em altura. O fator de queda determina a energia do impacto e influencia diretamente a seleção dos equipamentos. A zona livre de queda determina se o espaço físico disponível é suficiente para que esses equipamentos funcionem completamente antes de uma colisão. Nenhum dos dois isoladamente é suficiente: o profissional precisa calcular os dois e verificar que os resultados são compatíveis com as condições reais do local de trabalho.

Os exemplos práticos apresentados neste artigo demonstram que as diferenças entre um sistema viável e um sistema inviável podem ser de menos de 1 metro de ZLQ, e que essa diferença é frequentemente consequência de variáveis ignoradas: a deflexão do cabo, a abertura real do ABS em função da massa do usuário, ou a presença de um obstáculo intermediário não mapeado na análise de risco. A proteção efetiva começa quando esses cálculos são feitos corretamente, documentados em projeto e verificados em campo antes do início dos trabalhos.
